SWL螺杆升降机
作者：德州铭威机械设备有限公司
来源：http://www.bdey3.cn
时间：2019-12-04
丝杆升降机，SWL系列蜗轮丝杠升降机是一种基础起重部件，符合JB/T8809—2010（原JB/T8809—1998、JB/ZQ4391—86）标准。承载能力2.5—120T。具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。.
最高输入转速1500r/min，最大提升速度2.7m/min。有不同的结构型式和装配方式，提升高度按用户的要求制造。该装置可以自锁。
升降机按结构型式分为：
1型－丝杠轴向移动；
2型－丝杠作旋转运动。丝杠上的螺母作轴向移动。

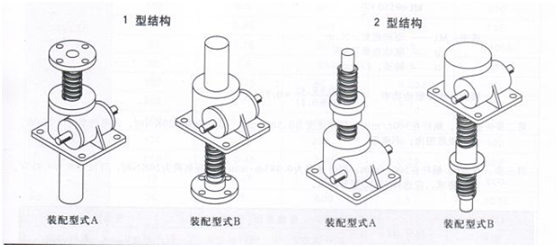

丝杆升降机装配型式
升降机每种结构型式又分为两种装配型式：
A型－丝杠（或螺母）向上移动；
B型－丝杠（或螺母）向下移动。
3、丝杠头部型式
1型结构型式的丝杠
丝杆升降机头部分为
I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。

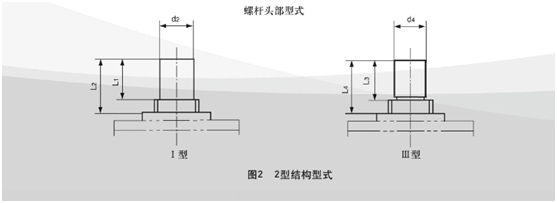

2型结构型式的丝杠头部分为：I（圆柱型）和III（螺纹型）两种形式。
4、传动比
升降机分为两种传动比，即普通（P）和慢速（M）。
5、丝杠的防护
1型升降机丝杠的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；
2型升降机丝杠的防护分为：基本型和带防护罩型（Z）。
